GEOPAK Rebar爲鋼筋混凝土結構配筋設計提供了完全互動式、參數化的設計和數量統計工具。GEOPAK
Rebar能夠滿足各種類型的建築結構、基礎構築物、橋梁結構等工、商業建築物以及軍事構工的配筋設計需要。GEOPAK Rebar具有非常靈活的繪圖功能，可以繪製非常詳盡的混凝土結構的鋼筋佈置圖。利用其所見即所得和即時更新的特性，使用者可以很方便的對設計進行臨時性的修改或變更。GEOPAK Rebar的智慧鋼筋形態分析和統計功能將在數量表的製作上爲使用者節省大量的時間。
GEOPAK Rebar具有易學易用的介面，其平面設計過程與現有的設計過程極爲相似，但並不像以前的手工繪圖設計那樣單調乏味，它靈活的設計工具能夠將平面和立面設計有機地結合在一起，生成三維模型。
GEOPAK Rebar能夠爲使用者節省繪圖的時間並提高細部詳圖繪製的準確性。其強有力的參數化能力允許使用者按照既有的標準將鋼筋佈置到任何形式結構的混凝土構件中，並自動生成配筋詳圖。在自動生成配筋詳圖的同時，Rebar還會自動統計鋼筋的數量並以表格的形式將計算結果輸出。
GEOPAK Rebar解決了所有結構設計人員都會曾面臨的一個問題：在細部設計皆已完成的情況下作設計變更或修改。通常這樣的修改會影響到大量的圖面和鋼筋材料表，並會嚴重影響相關設計部門的工作，因而拖延整個設計進度並造成巨大的損失。而GEOPAK Rebar強大的自動重繪功能徹底解決了這個問題。當混凝土構件的外形因故而變更時，GEOPAK
Rebar能夠自動更新鋼筋的配置並重新產生鋼筋材料表。

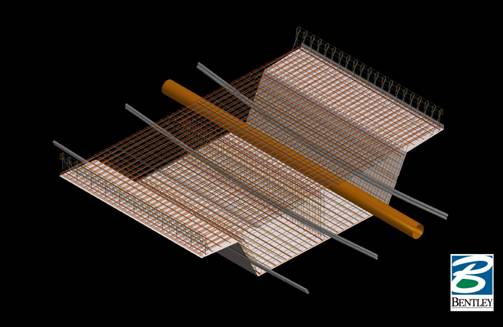

在構件的平面設計完成的同時，GEOPAK Rebar能自動生成構件配筋的立體模型。同時立體模型能夠隨著平面視圖中的設計變更而隨時更新。鋼筋有相互干涉或過於密集的區域可同時在立體模型及平面視圖中以高亮度顯示，因此可以有效的降低在施工時發生問題的可能性。
GEOPAK Rebar是完全傳承了MicroStation之互動、易用的圖形使用介面的一個功能完善的鋼筋混凝土結構配筋設計及材料表建立模組。
GEOPAK Rebar大幅度提高了配筋詳圖設計的準確性。可以滿足任何正規或非正規之混凝土結構配筋設計的需要：
·
線型鋼筋
·
箍筋
·
環形鋼筋
·
螺旋鋼筋
·
放射狀（扇型）鋼筋
·
構造鋼筋及鋼網片
GEOPAK Rebar在配筋範圍內根據混凝土的結構輪廓，智慧化地改變線性及非線性鋼筋的細部結構。Rebar隨時都維持著平面及立面配筋的關聯關係，對鋼筋的長度及數量變化隨時都能作出相對的反應。
以使用預先定義的混凝土配筋設計零件庫來進行配筋設計。該零件庫包括板、墩、基礎、擋牆、橋梁構件、樓梯構件、樑等等。使用零件庫，使用者只要簡單修改及調整幾個尺寸及外形的參數，即可輕易的建立新的構件，並可將它再存回零件庫裏。使用者也可以建立一個自訂的零件庫。
使用者用GEOPAK Rebar配筋工具完成了構件的參數化配筋設計並將它存檔，之後當使用者需要對結構中類似的構件進行配筋時，只需從零件庫中載入該構件並重新設定混凝土構件的外形尺寸及鋼筋參數即可。
GEOPAK Rebar能根據新的混凝土構件外形尺寸，自動重新進行配筋的設計。同時，可以利用設定鋼筋直徑、外覆厚度以及鋼筋間距等特定參數，靈活的使用零件庫中的構件。
GEOPAK Rebar也能利用既有的設計圖來產生標準的設計詳圖，同時使用者也可使用之前設計專案文件中類似的配筋設計。使用者選擇的既有設計將會自動的轉換到新的設計中，同時既有設計中的對應參數也會轉換為匹配新工程項目的形式。
在用戶的設計過程中，GEOPAK Rebar能精確記錄諸如鋼筋編號、形狀和長度等資料。如此一來在詳圖設計完成時，構件相應的數量統計也就完成了。在進行設計的同時，GEOPAK
Rebar對鋼筋的數量和編號進行了自動追蹤和記錄，並能自動生成包含有鋼筋數量和總重量的圖表。
所有的鋼筋均可由GEOPAK Rebar進行動態控制。GEOPAK Rebar不間斷地監控著每一根鋼筋的排放，並能夠在混凝土輪廓的尺寸及形狀發生改變時自動更新鋼筋的配置。而在此同時，相關的數量統計圖表也將隨之更新。
GEOPAK Rebar非常容易做出滿足各種規範要求的配筋設計。搭接長度、混凝土強度、鋼筋直徑、鋼材等級、標準彎頭半徑以及鋼筋類型庫等均可由使用者依照自己的標準進行設置。同時，用戶隨時可以修改這些設置，以滿足不同情況下的設計需求或不同客戶的不同標準。大部分國際通行的鋼筋類型都已經內建於軟體中，同時還提供了一些非標準形式的鋼筋類型庫。整個鋼筋類型庫可以透過組態檔重新進行分類及合併，以滿足本地的配筋設計規範。
使用都可以用下列四種單位中的其中一種進行配筋設計：英尺、英寸、米、釐米。而且，使用某一種長度單位下所完成的配筋設計可以完全自動的轉換為另一種長度單位的環境中。所有的尺寸標註、鋼筋長度、重量及其數量統計表的單位在轉換過程中都會自動的進行調整。以英制單位儲存在零件庫中的零件同樣的可以在公制單位的設計圖檔中使用。英制單位的鋼筋直徑會自動轉換爲最接近，且存在的公制單位的鋼筋直徑。
爲了解決視圖中可能出現的鋼筋過密或重疊問題，以及爲了防止視圖中各種獨立的直線、圓弧、箭頭過多的情況的出現，GEOPAK
Rebar爲使用者提供了特殊的編輯規則，以使用戶能夠快速準確的完成對鋼筋選擇和編輯等操作。在完成某一鋼筋的修改後，相關編輯規則使程式能夠自動的定位並編輯所有與之相關聯的元件。
如果鋼筋的外覆厚度、直徑等參數的設置有誤，只需要選擇要修改的鋼筋並在對應的位置輸入新的數值即可。GEOPAK
Rebar會立刻依照修改後的參數自動重繪鋼筋。
假設這樣的情形，爲了防止不可預期的凍脹現象而必須加厚構件的外覆厚度。使用者只需用圍籬框選出需修改的構件，再輸入新的外覆厚度，幾秒鐘之內所有相關鋼筋的佈置將會全部自動更新。
在MicroStation設計圖檔在更新的同時，鋼筋材料表也跟著自動更新。Rebar在詳圖設計更新的同時也會自動更新其材料統計表，避免了許多人工操作時可能發生的錯誤或遺漏。
利用GEOPAK Rebar的參數設計功能，能夠以參數控制混凝土構件的外形和尺寸大小以及構件內部鋼筋的配置。之後，一旦使用者戶再次輸入某個新的尺寸參數，構件的混凝土外形和鋼筋的配置都將自動的更新。
零件庫中的構件均可使用動態尺寸標註功能。
如果在全比例的設計圖中需要標示出嵌入的螺杆或需要檢查鋼筋的干涉，使用GEOPAK

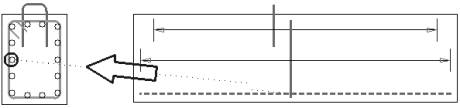

Rebar的詳圖繪製功能在幾秒鐘內就能夠完成局部詳圖的繪製。只需在欲繪製局部詳圖的位置放上一個圍籬，再選擇一個放大比例，GEOPAK
Rebar就能自動將包含有主筋、縱向鋼筋以及混凝土的局部放大圖繪製出來。
到目前爲止，當一個構件中有很多間距很小而且端頭方向又各不相同的鋼筋時，使用人工的方法來建立其立體模型是幾乎不可能的。但GEOPAK

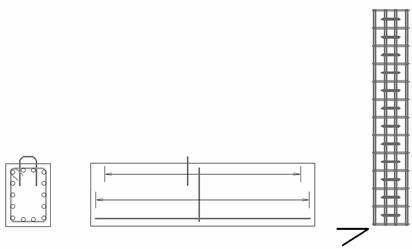

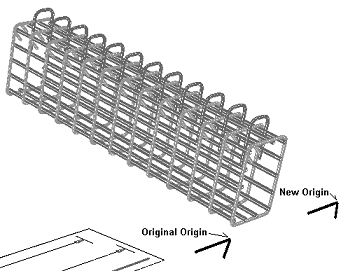

Rebar解決了這個難題，它利用使用者所建立的橫、縱斷平面來自動產生配筋設計的立體維模型。透過使用者所建立的橫、縱斷平面中鋼筋之間的關聯關係，可以讓配筋設計的立體模型成爲正常工程繪圖過程中的所產生的副産品。同時立體模型也能隨著平面設計的修改而自動更新。這不但使得鋼筋的干涉檢查變為可能，也使得模型彩現圖和動畫製作能輕易的完成，以在建築施工的過程中提供相當的協助。
GOEPAK
Rebar是一個在鋼筋混凝土設計和數量表生成方面處於領導地位的先進軟體。GEOPAK系列軟體均是由具有豐富實作經驗的土木工程和測繪工程專家參與開發，並爲其提供技術支援。GEOPAK以用戶需求爲本的技術支援及其迅速的産品發表在業內也是出類拔萃的。GEOPAK美商賓特利系統公司的土木產品線之一，其技術不斷保持與MicroStation及EEM發展的緊密結合。
l Windows NT®、Windows 2000、Windows XP Home Edition、Windows XP Professional作業系統。
l MicroStation /J或MicroStation v8.1以後的版本。
l RAM: 至少32MB。
l 硬碟： GEOPAK Rebar所需的最小安裝的硬碟空間為7MB
含有線上說明文件時GEOPAK Rebar 需要12MB的硬碟空間。
l
圖形輸入設備：滑鼠或數位板。
l 相容於MicroStation之螢幕及圖形加速卡。（MicroStation可支援雙螢幕）
